En tant que fournisseur de relais chevronné, j'ai été témoin de première main le rôle critique que les relais jouent dans d'innombrables systèmes électriques. L'un des paramètres les plus importants à comprendre lorsque vous travaillez avec les relais est la résistance de contact. Dans ce billet de blog, je vais me plonger sur la résistance aux contacts, pourquoi elle est importante et comment elle peut avoir un impact sur les performances de vos relais.
Qu'est-ce que la résistance de contact?
La résistance de contact est la résistance qui se produit au point où les contacts d'un relais se rencontrent. Lorsqu'un relais est fermé, les contacts se réunissent pour terminer un circuit électrique. Cependant, même si les contacts peuvent sembler parfaitement touchants, il y a encore une petite quantité de résistance entre eux. Cette résistance est due à une variété de facteurs, y compris les matériaux utilisés pour les contacts, la finition de surface des contacts et la pression appliquée lorsque les contacts sont fermés.
La résistance de contact est généralement mesurée dans les ohms (ω) et peut varier considérablement en fonction du type de relais et de l'application spécifique. En général, une résistance de contact plus faible est meilleure, car elle permet un flux de courant plus efficace et réduit la quantité de puissance dissipée en chaleur.
Pourquoi la résistance aux contacts est-elle importante?
La résistance aux contacts peut avoir un impact significatif sur les performances et la fiabilité d'un relais. Voici quelques-unes des principales raisons pour lesquelles cela compte:
Perte de courant
Lorsque le courant traverse un relais, une partie de l'énergie électrique est convertie en chaleur en raison de la résistance des contacts. Cette perte de puissance peut entraîner la réchauffement du relais, ce qui peut à son tour affecter ses performances et sa durée de vie. Une résistance de contact plus élevée signifie que plus de puissance est perdue sous forme de chaleur, ce qui peut entraîner une surchauffe et une défaillance prématurée du relais.
Chute de tension
La résistance aux contacts provoque également une chute de tension sur les contacts. Cette chute de tension peut affecter le fonctionnement du circuit électrique connecté au relais. Par exemple, si la chute de tension est trop élevée, il peut ne pas être suffisant pour alimenter un périphérique connecté au relais, ou cela peut faire fonctionner le périphérique de manière irrégulière.
Intégrité du signal
Dans les applications où les relais sont utilisés pour commuter les signaux de bas niveau, la résistance aux contacts peut avoir un impact significatif sur l'intégrité du signal. Une résistance à un contact élevée peut entraîner une atténuation du signal, une distorsion et un bruit, ce qui peut dégrader la qualité du signal transmise.
Usure de contact
Au fil du temps, l'ouverture et la fermeture répétées des contacts de relais peuvent provoquer une usure, ce qui peut augmenter la résistance aux contacts. Ceci est connu sous le nom d'usure de contact. À mesure que la résistance aux contacts augmente, les performances du relais peuvent se détériorer, entraînant une réduction de la fiabilité et une augmentation des exigences de maintenance.
Facteurs affectant la résistance aux contacts
Plusieurs facteurs peuvent affecter la résistance de contact d'un relais. La compréhension de ces facteurs peut vous aider à sélectionner le bon relais pour votre application et à garantir des performances optimales. Voici quelques-uns des facteurs clés:
Matériau de contact
Le matériau utilisé pour les contacts de relais a une influence majeure sur la résistance aux contacts. Différents matériaux ont des caractéristiques de conductivité électrique et d'usure différentes. Les matériaux de contact communs comprennent l'argent, l'or, le platine et le palladium. L'argent est un choix populaire en raison de sa conductivité électrique élevée, mais elle peut être sujette à l'oxydation et à la sulfuration, ce qui peut augmenter la résistance aux contacts au fil du temps. L'or, en revanche, est très résistant à l'oxydation et à la corrosion, mais il est plus cher.
Finition de surface de contact
La finition de surface des contacts peut également affecter la résistance aux contacts. Une surface de contact lisse et propre entraîne généralement une résistance au contact plus faible. Cependant, au fil du temps, les contacts peuvent devenir contaminés par la saleté, la poussière et d'autres débris, ce qui peut augmenter la résistance aux contacts. De plus, la finition de surface peut être affectée par le processus de fabrication et les mesures de contrôle de la qualité en place.
Pression de contact
La pression appliquée lorsque les contacts sont fermés est un autre facteur important. Une pression de contact plus élevée entraîne généralement une résistance aux contacts plus faible, car elle contribue à assurer une meilleure connexion électrique entre les contacts. Cependant, trop de pression peut entraîner une usure excessive et des dommages aux contacts, tandis que trop peu de pression peut entraîner une mauvaise connexion et une résistance aux contacts plus élevée.
Température et humidité
Des facteurs environnementaux tels que la température et l'humidité peuvent également affecter la résistance aux contacts. Des températures élevées peuvent provoquer une expansion et un contrat des contacts, ce qui peut affecter la pression de contact et augmenter la résistance aux contacts. L'humidité peut également provoquer la corrosion et l'oxydation des contacts, ce qui peut entraîner une résistance accrue de contact.
Mesurer la résistance aux contacts
La mesure de la résistance aux contacts est une partie importante de la garantie du bon fonctionnement d'un relais. Il existe plusieurs méthodes pour mesurer la résistance aux contacts, notamment:
Méthode de sonde à quatre points
La méthode de la sonde à quatre points est une technique commune pour mesurer la résistance de contact. Cette méthode consiste à appliquer un courant connu via les contacts à l'aide de deux des sondes et à mesurer la chute de tension entre les contacts à l'aide des deux autres sondes. En utilisant cette méthode, la résistance des fils et des connexions peut être éliminée, entraînant une mesure plus précise de la résistance de contact.
Méthode de chute de tension
La méthode de chute de tension est un autre moyen simple de mesurer la résistance de contact. Dans cette méthode, un courant connu est passé par les contacts et la chute de tension entre les contacts est mesurée. La résistance de contact peut ensuite être calculée en utilisant la loi d'Ohm (r = v / i), où r est la résistance, v est la chute de tension, et i est le courant.
Minimiser la résistance aux contacts
Il existe plusieurs étapes que vous pouvez prendre pour minimiser la résistance aux contacts et assurer les performances optimales de vos relais:
Sélectionnez le bon relais
Choisir le bon relais pour votre application est crucial. Considérez des facteurs tels que le type de charge, les exigences de courant et de tension et les conditions environnementales. Recherchez des relais avec une faible résistance de contact et une pression de contact élevée.
Gardez les contacts propres
Le nettoyage régulièrement des contacts peut aider à maintenir une faible résistance aux contacts. Utilisez un chiffon propre et sec ou un nettoyant de contact pour éliminer toute saleté, poussière ou débris des contacts. Évitez d'utiliser des matériaux ou des solvants abrasifs qui pourraient endommager les contacts.
Contrôler l'environnement
Essayez de contrôler les conditions environnementales où les relais sont utilisés. Gardez la température et l'humidité dans la plage recommandée pour les relais. De plus, protégez les relais de la poussière, de la saleté et d'autres contaminants.
Utilisez des techniques d'installation appropriées
Lors de l'installation des relais, assurez-vous de suivre attentivement les instructions du fabricant. Assurez-vous que les contacts sont correctement alignés et que la pression correcte est appliquée lorsque les contacts sont fermés.
Nos produits de relais
Dans notre entreprise, nous proposons une large gamme de relais de haute qualité pour diverses applications. Nos relais sont conçus pour avoir une faible résistance de contact et une forte fiabilité, garantissant des performances optimales dans vos systèmes électriques. Voici quelques-uns de nos produits de relais populaires:
- 81.25902.0410 relais auxiliaire Shacman: Ce relais est spécialement conçu pour les camions Shacman et convient aux systèmes électriques auxiliaires.

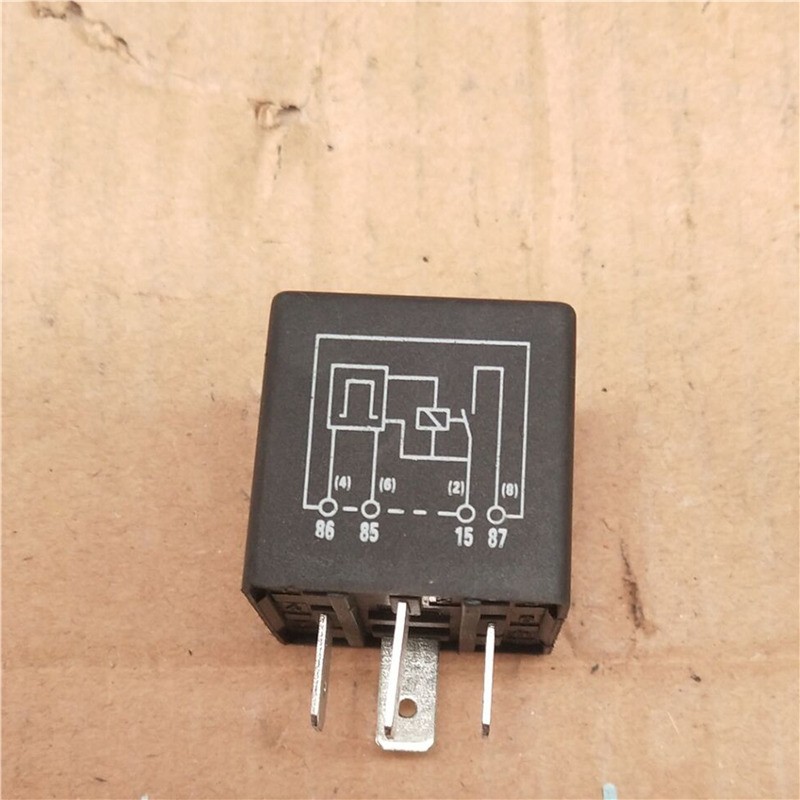

- 81.25902.0469 Relais de lampe de brouillard arrière Shacman: Idéal pour contrôler les feux de brouillard arrière dans les camions Shacman, ce relais offre des performances fiables et une faible résistance de contact.
- Relais FAW 3711030-240: Conçu pour les camions FAW, ce relais est conçu pour résister aux conditions exigeantes des applications automobiles.
Contactez-nous pour vos besoins de relais
Si vous êtes sur le marché pour des relais de haute qualité avec une faible résistance aux contacts, nous serions ravis de vous entendre. Notre équipe d'experts peut vous aider à sélectionner le bon relais pour votre application spécifique et vous fournir le soutien et les conseils dont vous avez besoin. Contactez-nous dès aujourd'hui pour discuter de vos exigences et démarrer un achat 洽谈.
Références
- "Relay Handbook" par Eaton Corporation
- "Contacts électriques: principes et applications" par Kenneth E. Pitney
